車輛輪廓檢測系統

采用新型激光掃描傳感器，可以對路面運行中的貨車進行實時掃描，實現不停車非接觸式測量。車輛通過寬高儀時，系統得到一系列離散的輪廓，根據這些輪廓信息可以計算出車輛長度、寬度和高度等輪廓數據。寬高儀是用來檢測通過車輛裝載的實際長度、高度和寬度。

車輛輪廓檢測系統案例圖

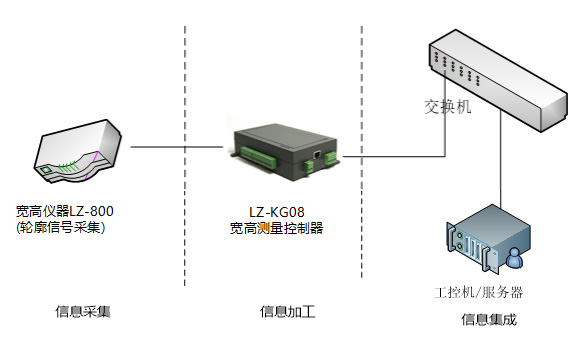

一、車輛輪廓檢測系統組成：

（1）寬高儀---貨車輪廓采集傳感器；

（2）測量控制器---貨車長寬高計算測量單元；

（3）工控機---長寬高數據接收和存儲設備；

（4）輔助設備---L桿、門架、線纜等。

二、主要特點：

（1） 純嵌入式架構，工業級、低功耗；

（2） 內置硬件看門狗，無人值守自動運行；

（3） 安裝簡單，無需校正操作；

（4） 自動診斷功能，斷網自動緩存；

（5） 運行速度快，能適應路面高流量貨車測量

（6） 有多種型號可選，能適用中低速治超站、國道非現場執法、碼頭輪廓測量、車檢站高精度測量。

三、寬度和高度測量方案

由于車輛寬度和高度超限的違法現象比較常見，目前國內大多治超站采取寬高測量方案，該方案只采用一個傳感器對車道貨車進行寬度和高度掃描，不檢測貨車長度。主要優點是安裝簡單，無需調試，成本比較低，缺點是有些車輛寬度測量誤差較大。

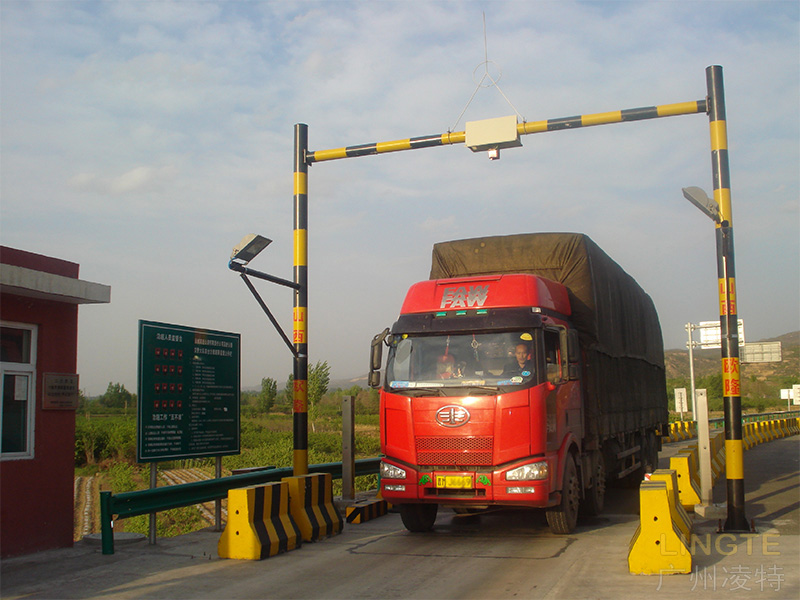

車輛尺寸采集傳感器—寬高儀測量方案

四、主要技術性能指標

超限站不停車寬高測量系統主要技術特點：

① 采用激光傳感器，非接觸式測量，可免維護，使用壽命長；

②10年系統應用經驗，系統測量參數無退化；

③ 傳感器和控制均為工業級嵌入式結構，專為交通應用的嚴苛環境設計；

④ 能夠準確測量貨車的寬度和高度數據，測量過程無需停車，全自動運行；

⑤ 掃描及計算處理速度快，車速0-80公里/小時均能正確測量；

⑥ 高度測量誤差≤1%，寬度誤差≤5%。速度檢測信號反應快（≤1ms）；

⑦ L桿或龍門架懸掛安裝，安裝高度不低于5米；

⑧ 安裝便捷，安裝即能投入使用，無需校正。

五、寬高儀優點：

1.不停車長寬高動態測量技術：

采用非接觸激光測量技術，無需停車、快速遙測汽車的長度、寬度和高度數據；無需停車和人工干預全自動測量。

2.嵌入式系統

測量主控制器采用ARM低功耗嵌入式系統，免維護、不中病毒、高可靠、高穩定性能。

3.多種產品型號，覆蓋各種車輛輪廓測量應用場合

（1）科技治超應用：固定治超站、國省道預檢式科技治超、非現場執法科技治超；

（2）車檢站應用：車檢站貨車年檢應用；

（3）港口碼頭應用：車輛上船輪廓掃描；

（4）停車場應用：按貨車尺寸計費；

（5）交通調查： 城市干道交通調查應用。

4.提供二次開發接口，方便系統集成

提供二次開發接口及系統應用指導，快速進行系統集成和部署應用。
